發泡PP只有防震作用嗎？
- 作者: 發泡PP只有防震作用
- 來源: 發泡PP只有防震作用
- 日期 : 2023-05-17
發泡PP對于車載FFC排線應用較為普遍，很多朋友以為它只是起防震作用，果真如此嗎?答案顯然是否定的，發泡pp作用于ffc排線不僅僅起防震左右，還有一個很重要的功能是調整特性阻抗的作用，下面我們用同一款規格ffc線采用三種不同的加工方式來說明，發泡PP對特性阻抗的調整作用。
（1）FFC排線兩面不貼發泡PP，只是環包一層導電布，產品如下圖所示。
對于上圖只環包了一層導電布，它的特性阻抗只有50Ω左右。測試圖如下：
（2）FFC排線兩面貼發泡PP，但是不貼全，有一端空3cm左右不貼到端部，產品如下圖所示。
對于上圖兩面不全貼發泡pp，再環包了一層內導鋁箔的lvds屏線，它的特性阻抗在貼有發泡pp段有100Ω左右，但是沒有貼發泡pp段就不滿足100±10Ω。測試圖如下：
（3）FFC排線兩面貼發泡PP，且兩面貼全，產品如下圖所示。
對于上圖兩面全貼發泡pp，再環包了一層內導鋁箔的lvds屏線，它的特性阻抗在貼有發泡pp段有100Ω左右，滿足100±10Ω。測試圖如下：
通過對上述三種工藝方法的比對，容易得出pp發泡在ffc排線中對特性阻抗的調整作用是非常突出的，由此可知，發泡pp不僅僅起到防震減震的左右，還能起到調整特性阻抗的作用，這一點，我們?cè)趯?duì)ffc排線進行設計規劃時必須要引起足夠的注意。更多ffc排線知識了解，請咨詢ffc排線廠家。
（1）FFC排線兩面不貼發泡PP，只是環包一層導電布，產品如下圖所示。

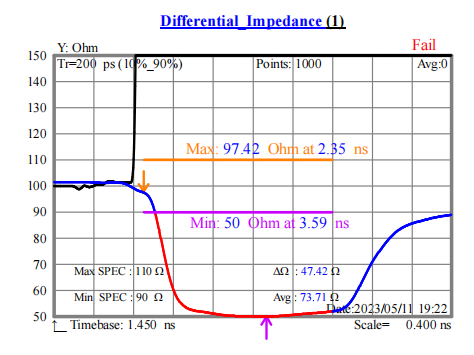

對于上圖只環包了一層導電布，它的特性阻抗只有50Ω左右。測試圖如下：

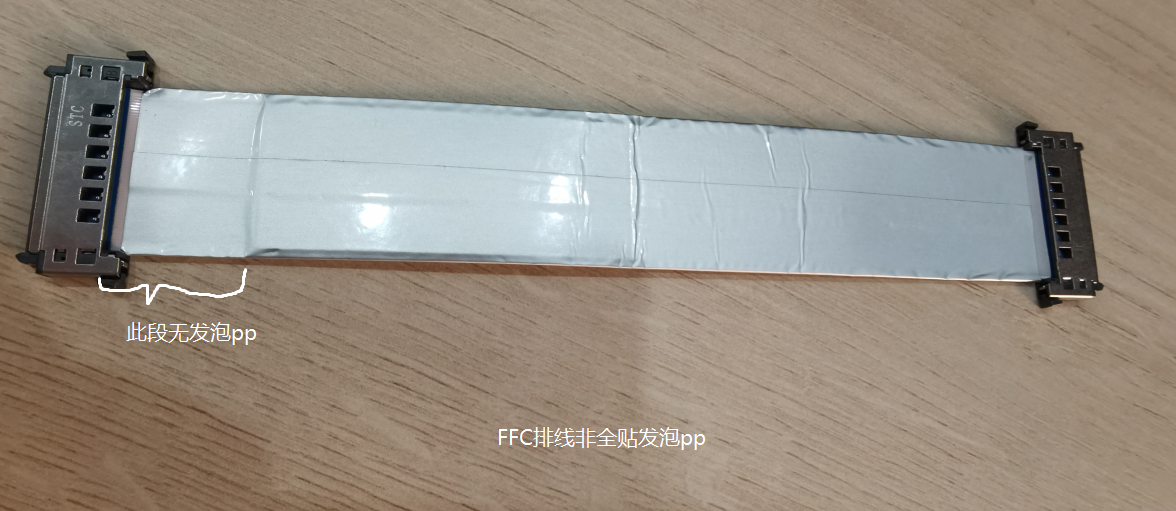

（2）FFC排線兩面貼發泡PP，但是不貼全，有一端空3cm左右不貼到端部，產品如下圖所示。

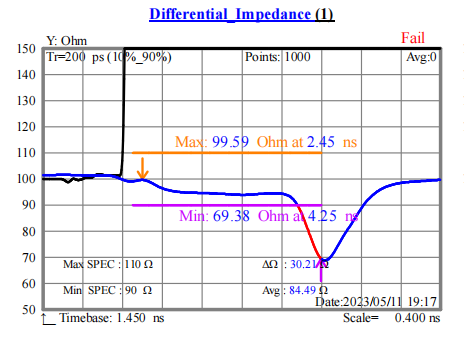

對于上圖兩面不全貼發泡pp，再環包了一層內導鋁箔的lvds屏線，它的特性阻抗在貼有發泡pp段有100Ω左右，但是沒有貼發泡pp段就不滿足100±10Ω。測試圖如下：
（3）FFC排線兩面貼發泡PP，且兩面貼全，產品如下圖所示。

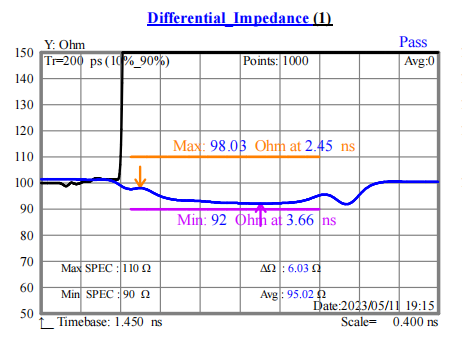

對于上圖兩面全貼發泡pp，再環包了一層內導鋁箔的lvds屏線，它的特性阻抗在貼有發泡pp段有100Ω左右，滿足100±10Ω。測試圖如下：
